Пристрої захисту двигуна Systemair

Подивитися технічні характеристики в pdf

STDT 16, STDT 16E - Пристрій захисту трифазних двигунів

Пристрої STDT 16 (для настінного монтажу) і STDT 16E (для монтажу на DIN-рейку) розмикають ланцюг живлення двигуна при спрацьовуванні термоконтактів, встановлених в обмотці двигуна.

Пристрій захисту двигуна підключається до ланцюга живлення 400 В і до термоконтакту в двигуні. Для повернення пристрою захисту в початковий стан слід натиснути чорну кнопку на пристрої після охолодження обмоток двигуна. Пристрій захисту двигуна можна використовувати спільно з трансформатором.

Контакт аварійної сигналізації (K) поставляється в якості додаткової приналежності. Контакт аварійної сигналізації являє собою релейний сухий контакт, який при замиканні подає сигнал зовнішнього пристрою.

S-ET 10, S-ET 10E - Пристрій захисту однофазних двигунів

Пристрої S-ET 10 (для настінного монтажу) і S-ET 10E (для монтажу на DIN-рейці) розмикають ланцюг живлення двигуна при спрацьовуванні термоконтактов, встановлених в обмотці двигуна.

Пристрій захисту двигуна підключається до ланцюга живлення 230 В і до теплових реле в двигуні. Для повернення пристрою захисту в початковий стан слід натиснути чорну кнопку на пристрої після охолодження обмоток двигуна. Пристрій захисту двигуна також можна використовувати спільно з трансформатором. S-ET може бути оснащений контактом аварійної сигналізації (в якості додаткової приналежності).

Контакт аварійної сигналізації являє собою релейний сухий контакт, який при замиканні подає сигнал зовнішнього пристрою.

MSEX - Пристрій захисту двигуна

Пристрій захисту двигуна призначений для вентиляторів EX 140 і EX 180. Пристрій захисту відрегульовано на номінальний струм приєднаного вентилятора. Пристрій призначений для кріплення на рейці шириною 35 мм.

Пристрій захисту двигуна може бути оснащено додатковим замикаючим і розмикальним контактом (MSEX-H). Цей додатковий контакт встановлюється з лицьового боку пристрою захисту двигуна. Корпус MSEX-K поставляється в якості додаткової приналежності.

Поставляються корпусу з додатковим контактом або без нього. Корпус призначений для відкритого монтажу. У верхній і нижній частині корпусу є отвори для вводу кабелів. Встановлювати пристрій MSEX у вибухонебезпечній зоні забороняється!

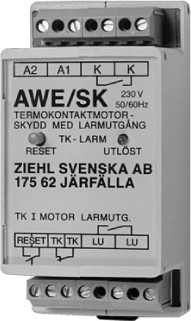

AWE-SK - Пристрій теплового захисту електродвигуна

Пристрій захисту двигуна від перевантаження, яке встановлюється в панелі управління. AWESK підключено до релейних контактів ланцюга управління двигуном.

Принцип дії при спрацьовуванні термоконтактов двигуна пристрій AWE-SK включає світловий індикатор аварії і припиняє подачу живлення до двигуна, в результаті чого вентилятор вимикається. Повернення термоконтакту в початковий стан не приведе до повторного включення двигуна. Повернення пристрої захисту в початковий стан здійснюється шляхом натискання червоної кнопки «Reset» (Скидання) на лицьовій панелі пристрою або шляхом замикання зовнішнього контакту, підключеного до затиску «Reset» (Скидання).

Зникнення напруги в ланцюзі живлення не призводить до спрацьовування пристрою AWE-SK. До зажимів 14 і 11 підключається сухий контакт, що подає сигнал аварії при спрацьовуванні пристрою.

U-EK 230E EX - термісторний захист електродвигуна

U-EK 230E - термісторний пристрій захисту електродвигуна, що використовується спільно з контактором і призначене для захисту вибухозахищених вентиляторів (виконання Ех) серій DKEX, KTEX, RVK ... EX, AW ... EX і DVEX.

Даний електронний пристрій призначений для кріплення за допомогою засувок на монтажній рейці шириною 35 мм. Електродвигуни вентиляторів оснащуються шістьма з'єднаними послідовно термісторами (по два на фазу), опір яких визначається температурою електродвигуна. Якщо температура електродвигуна перевищує допустиму межу, то опір термісторів різко зростає, що призводить до спрацьовування пристрою захисту. Спрацьовування пристрою захисту відображається включенням світлового індикатора «Storung» (Несправність).

Повернення пристрою в початковий стан здійснюється або вручну, або шляхом знеструмлення пристрою (переривання подачі напруги на клему А2) на 10 с. Якщо для управління вибухозахищеними вентиляторами використовується п'ятиступінчастий трансформатор, то пристрій захисту U-EK 230E має бути підключений до цього трансформатору. Корпус поставляється в якості додаткової приналежності. Пристрій U-EK 230E забороняється встановлювати у вибухонебезпечній зоні!
