Канальні нагрівачі Systemair: водяні та електричні

Подивитися технічні характеристики в pdf

Водяні канальні нагрівачі

VBC - Водяний повітронагрівач для круглих повітроводів

Водяний повітронагрівач VBC призначений для нагріву повітря в системах вентиляції з круглими повітроводами. Теплообмінник з мідних труб з алюмінієвими ребрами встановлений в корпусі з алюцинковим покриттям.

Знімна панель спрощує чистку нагрівача. Водяний повітронагрівач Systemair VBC призначений для горизонтальної установки. Макс. робоча температура 150°C. Макс. робочий тиск 1,6 МПа (16 бар) для 2- і 3-рядних теплообмінників.

VBK - Водяний повітронагрівач для квадратних повітропроводів

Корпус виготовлений з оцинкованої сталі, теплообмінник виконаний з мідних труб з алюмінієвими ребрами і забезпечений мідними патрубками для приєднання водяного контуру. При експлуатації при низьких температурах теплообмінник VBK слід оснастити пристроєм захисту від замерзання.

Водяний повітронагрівач Systemair VBK призначений для горизонтальної установки з підключенням водяного контуру справа. Для забезпечення оптимальних характеристик повітронагрівач необхідно встановити так, щоб потоки повітря і води були спрямовані назустріч один одному. Щоб уникнути утворення повітряних пробок в теплообміннику потік води повинен бути спрямований знизу вгору.

VBF - Водяний повітронагрівач з фільтром для круглих повітроводів

Водяний повітронагрівач VBF з кишеньковим фільтром класу F5 призначений для нагріву повітря в круглих повітропроводах. Теплообмінник з мідних труб з алюмінієвими ребрами встановлений в корпусі з оцинкованої сталі. Знімна інспекційна панель спрощує чистку нагрівача і заміну фільтру. Водяний повітронагрівач призначений для установки в горизонтальних повітроводах.

Кишеньковий фільтр встановлюється вертикально. Нагрівач Systemair VBF оснащений патрубками для приєднання пристрою контролю забруднення фільтра. Фільтр рекомендується замінювати при збільшенні його аеродинамічного опору до 200 Па.

VBR - Водяний повітронагрівач для прямокутних повітропроводів

Водяний повітронагрівач VBR призначений для нагріву повітря в вентиляційних системах з прямокутними повітроводами. Корпус виготовлений з оцинкованої сталі. Теплообмінник з мідних труб з алюмінієвими ребрами. Щоб уникнути пошкодження теплообмінника при експлуатації в умовах низьких температур його необхідно забезпечити пристроєм захисту від замерзання. Водяний повітронагрівач Systemair VBR призначений для горизонтальної установки.

ZTV/ZTR - Клапан підводу води 2/3-ходовий

ZTV/ZTR - це двох або триходовий клапан, призначений для регулювання витрати води через повітронагрівач.

Призначений для використання спільно з приводом RVAZ4 24 A.

Електричні канальні нагрівачі

CB - Електричний канальний нагрівач для круглих каналів

Канальний повітронагрівач CB з сполучними патрубками призначений для установки в стандартних спіральних повітропроводах. Корпус виготовлений з листової сталі з алюцинковим покриттям, нагрівальний елемент виконаний з нержавіючої сталі. Повітронагрівач оснащений вбудованим захистом від перегріву з ручним поверненням в початковий стан.

Сполучні патрубки повітронагрівача Systemair CB оснащені гумовим ущільненням. Управління здійснюється кімнатним термостатом або приладом Pulser. Мінімальна витрата повітря заснований на мінімальній швидкості повітряного потоку 1,5 м/с. Канальні повітронагрівачі CB забезпечують температуру повітря на виході не більше 50°C.

Повітронагрівачі CB призначені для установки як в горизонтальних, так і в вертикальних повітроводах. У горизонтальному повітропроводі сполучна коробка повинна бути встановлена лицьовою панеллю вгору, або повернена на 90° в сторону. Встановлювати сполучну коробку лицьовою панеллю вниз не допускається.

CBM - Електричний канальний нагрівач з вбудованим пристроєм управління

Канальний повітронагрівач CBM з сполучними патрубками призначений для установки в стандартних круглих спіральних повітропроводах. Корпус виготовлений з листової сталі з алюцинковим покриттям, нагрівальний елемент виконаний з нержавіючої сталі. Повітронагрівач оснащений вбудованим захистом від перегріву з ручним поверненням в початковий стан. Сполучні патрубки повітронагрівачів Systemair CBM (крім типорозмірів 150 і 355) оснащені гумовим ущільненням.

Температура встановлюється задатчиком на верхній панелі повітронагрівача CBM. Управління здійснюється вбудованим тиристорним фазоімпульсним регулятором, що забезпечує особливо точне регулювання температури. Повітронагрівач не має обертових деталей, тому він працює безшумно і має довгий термін служби.

Повітронагрівач CBM оснащений клемним блоком з зажимами для підключення пристроїв захисту нагрівача по тиску або витраті повітря. Мінімальна витрата повітря грунтується на мінімальній швидкості повітряного потоку 1,5 м/с. Канальні повітронагрівачі CBM забезпечують температуру повітря на виході не більше 50°C. Всі повітронагрівачі CBM оснащуються канальними датчиками TG-K330 (0-30°C).

RB - Електричний повітронагрівач для прямокутних повітропроводів

Корпус виготовлений з листової сталі з алюцинковим покриттям, нагрівальний елемент виконаний з нержавіючої сталі. Повітронагрівач RB оснащений вбудованим захистом від перегріву з ручним поверненням в початковий стан. Управління здійснюється кімнатним термостатом або приладом TTC. Мінімальна витрата повітря заснованиа на мінімальній швидкості повітряного потоку 1,5 м/с. Канальні повітронагрівачі RB забезпечують температуру повітря на виході не більше 40°C.

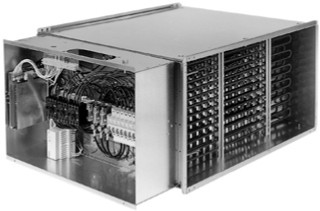

RBM - Електричний нагрівач для прямокутних повітропроводів з вбудованим пристроєм управління

Канальний повітронагрівач RBM з вбудованим пристроєм управління. Корпус виготовлений з листової сталі з алюцинковим покриттям, нагрівальний елемент виконаний з нержавіючої сталі. Повітронагрівач оснащений вбудованим захистом від перегріву з ручним поверненням в початковий стан. Управління здійснюється вбудованим тиристорним фазоімпульсним регулятором, що забезпечує особливо точне регулювання температури.

Повітронагрівач Systemair RBM не має обертових деталей, тому він працює безшумно і має довгий термін служби. Повітронагрівач RBM поставляється з повністю укомплектованою підключеною системою управління, включаючи контактори і реле аварійної сигналізації. Це знижує витрати на установку обладнання. Зовнішні підключення: ланцюг живлення, ланцюг управління, задатчик уставки температури, датчик і ланцюг аварійної сигналізації. Мінімальна витрата повітря грунтується на мінімальній швидкості повітряного потоку 1,5 м/с. Канальні повітронагрівачі RBM забезпечують температуру повітря на виході не більше 40°C. Повітронагрівач RBM оснащений кімнатним датчиком TG-R430 для завдання температури.

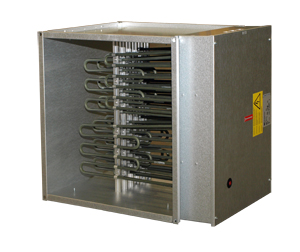

RBK - Електричний повітронагрівач для квадратних повітропроводів

Корпус виготовлений з листової сталі з алюцинковим покриттям, нагрівальний елемент виконаний з нержавіючої сталі. Повітронагрівач RBK оснащений вбудованим захистом від перегріву з ручним поверненням в початковий стан. Теплопродуктивність регулюється приладами TTC і TT-Slave (TT-S1) або приладами TTC і TT-M Slave. Мінімальна витрата повітря заснованиа на мінімальній швидкості повітряного потоку 1,5 м/с. Повітронагрівач забезпечує температуру повітря на виході не більше 40°C.
